Резиновые смеси работоспособны при температурах:
От минус 40°С до плюс 70°С.
Рабочая среда:
Гидроабразивные материалы.
Все футеровочные детали изготовлены из специальных износостойких резин.
|
Плита футеровки перегрузочных узлов: Обозначение РТД: ГИП 75,3 Масса, кг: 21,4 Область применения: Течки бункера, разгрузочные втулки мельниц, подбутарники мельниц ММС, МГР.
|
|
|
|
|
|
|
|
Плита футеровки рудоспусков:
Область применения: Пульповые желоба, приемные желоба гидроциклонов, течки, разгрузочные патрубки мельниц, короб спирального классификатора, борта. |
|
|||||||||||||||||||||||||||||||||
|
Плита футеровочная:
Обозначение РТД: АФЗ-00.00.02
Масса, кг: 29,0
Область применения: Течки желобов, бункеров.
|
|
|
Плита футеровочная:
Обозначение РТД: АФЗ-00.00.01
Масса, кг: 21,0
Область применения: Течки желобов, бункеров.
|
|
|
Плита футеровочная:
Обозначение РТД: 0000143.00 СБ
Масса, кг: 47,0
Область применения: Мельница МШР 44,3×50,1.
|
|
Лифтер
|
Обозначение РТД |
L, мм |
Масса, кг |
|
0000140.00.00 |
1000 |
30,0 |
|
0000140.00.00-01 |
1480 |
45,0 |
|
|
|
Область применения:
Шаровые мельницы мокрого помола: МШР 44,3×50,1, МШР 36×50, МШР 36×40, МШЦ 45×60, МРГ 40×75.
Лифтер рабочий
|
Обозначение РТД |
L, мм |
Масса с арматурой, кг |
|
У1.131МЛ.Е.070-01 |
1000 |
132 |
|
У1.131МЛ.Е.070-02 |
850 |
113 |
|
У1.131МЛ.Е.070-03 |
650 |
85 |
|
|
|
Область применения:
Мельницы мокрого самоизмельчения: ММС 70х23, «Роксайл».
Лифтер промежуточный (низкий)
|
Обозначение РТД |
L, мм |
Масса с арматурой, кг |
|
У1.131МЛ.Е.060-01 |
1000 |
94 |
|
У1.131МЛ.Е.060-02 |
850 |
69 |
|
У1.131МЛ.Е.060-03 |
650 |
57 |
|
|
|
Область применения:
Мельницы мокрого самоизмельчения: ММС 70×23, «Роксайл».
Плита барабана
|
|
|
|||||||||
|
Рис. 1
|
Рис. 2
|
|||||||||
|
Область применения: Мельница ММС 70×23. |
|
Плита барабана
|
|
|
|||||||||
|
Рис. 1
|
Рис. 2
|
|||||||||
|
Область применения: Мельница «Роксайл». |
|
|
Сектор футеровки классификатора
Обозначение РТД: М449-34.00
Масса с арматурой, кг: 3,7
Область применения: Классификатор КС-30. |
|
|
|
|
|

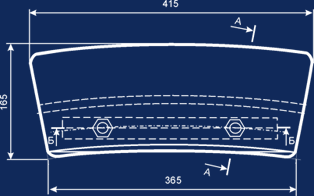

Сектор футеровки классификатора
Обозначение РТД: М449-32.00
Масса с арматурой, кг: 3,0
Область применения: Классификатор КС-24 (20). |
|
|
|
|
|
Сектор футеровки классификатора
Обозначение РТД: У1.М449-34.00
Масса, кг: 4,1
Область применения: Классификатор 1КСН-30. |
|
|
|
|
Примечание:
Конструкция деталей (ребра) обеспечивает увеличение срока службы и износостойкости детали при эксплуатации в гидроабразивной среде за счет эффекта самофутеровки.
|
Сектор футеровки классификатора
Обозначение РТД: У3.М449-34.00
Масса, кг: 4,9
Область применения: Классификатор КС-30. |
|
|
|
|
Примечание:
Конструкция деталей (ребра) обеспечивает увеличение срока службы и износостойкости детали при эксплуатации в гидроабразивной среде за счет эффекта самофутеровки.
