Система бестраншейной санации (ремонта) безнапорных трубопроводов NOVAPLAST

Применение для ливневой канализации и водоотведения

До ремонта

После ремонта

Термопластичная труба из жёсткого поливинилхлорида

Система NOVAPLAST

Основу системы составляют специальные термопластичные трубы из жёсткого поливинилхлорида.

В процессе производства трубе придаётся U-образная форма и производится намотка длинномерного отрезка на специальную катушку, что позволяет производить ремонт длинных участков за один проход.

Свойства эластомера трубы NOVAPLAST позволяют при регламентном нагреве паром достичь гибкости, достаточной для протяжки трубы внутри ремонтируемого трубопровода на всю его длину.

После протяжки, под воздействием нагрева паром и подачи воздуха под давлением труба расправляется и плотно прижимается к ремонтируемой трубе.

Область применения:

Применение системы бестраншейной санации Novaplast

безнапорная канализация;
безнапорные трубопроводы;
в отдельных случаях может использоваться для ремонта напорных труб и трубопроводов для питьевой и технической воды.

Преимущества системы NOVAPLAST:

низкие требования к очистке ремонтируемой трубы;
в процессе монтажа не применяются составы для пропитки или приклеивания;
монтаж участка производится в течение одного рабочего дня;
ремонт труб с углами поворота (Рисунок 1);
ремонт несоосных труб (Рисунок 2);
увеличение скорости потока за счет снижения шероховатости поверхности;
ремонт сильно поврежденных трубопроводов;
не требуются специальные соединительные фитинги;
ремонт труб с переходом (Рисунок 3).

Рисунок 1

Рисунок 2

Рисунок 3

Спецификация

Стандартный типоразмерный ряд
Условное обозначение	Диаметр условный	Диаметр внешний, мм	Толщина стенки, мм
NPFP-A-100-1-PVC	DN100	90±3	5,1
NPFP-A-150-1-PVC	DN150	140±5	3,5
NPFP-A-150-2-PVC	DN150	140±5	5,1
NPFP-A-200-1-PVC	DN200	190±5	5,1
NPFP-A-200-2-PVC	DN200	190±5	7,4
NPFP-A-225-1-PVC	DN225	205±5	7,4
NPFP-A-225-2-PVC	DN225	205±5	7,7
NPFP-A-300-1-PVC	DN300	280±5	5
NPFP-A-300-2-PVC	DN300	280±5	5,5
NPFP-A-300-3-PVC	DN300	280±5	6,7
NPFP-A-300-4-PVC	DN300	280±5	7,4
NPFP-A-300-5-PVC	DN300	280±5	7,7
NPFP-A-400-1-PVC	DN400	370±5	6
NPFP-A-400-2-PVC	DN400	370±5	6,7
NPFP-A-400-3-PVC	DN400	370±5	7,2
NPFP-A-450-1-PVC	DN450	430±5	7,5
NPFP-A-500-1-PVC	DN500	480±5	7,5
NPFP-A-600-1-PVC	DN600	580±5	8,7
NPFP-A-700-1-PVC	DN700	680±5	9,9
NPFP-A-750-1-PVC	DN750	680±5	9,9
NPFP-A-800-1-PVC	DN800	780±5	10

Температуры эксплуатации: 0?C ÷ +60?C.

Область применения: безнапорные системы канализации и дренажа.

Пример маркировки (условное обозначение):

NOVAPLAST NPFP-A-200-1-PVC

ТУ 22.21.29-003-87405777-2019

Термопластичная труба из поливинилхлорида NOVAPLAST NPFP-A

ТУ 22.21.29-003-87405777-2019;

диаметр условный: 200 мм; исполнение 1; материал: PVC.

Физические свойства трубы NOVAPLAST

Наименование показателя	Значение показателя
Прочность на растяжение	> 30 МПа
Модуль растяжения	> 1069 МПа	< 1931 МПа
Прочность на изгиб	> 34 МПа
Модуль изгиба	> 1200 МПа

Основные этапы выполнения монтажных работ:

Предварительная видеоинспекция.
Очистка ремонтируемой трубы.
Предварительный подогрев трубы на катушке.

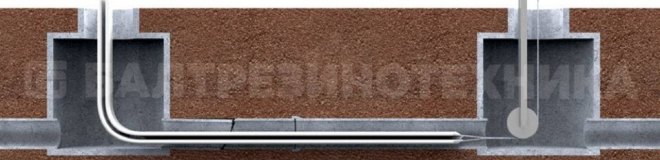

Протягивание сложенной трубы в ремонтируемый участок трубопровода.

Протягивание сложенной трубы в ремонтируемый участок трубопровода

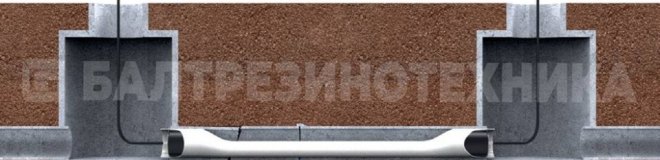

5. Подача пара под давлением внутрь ПВХ трубы.

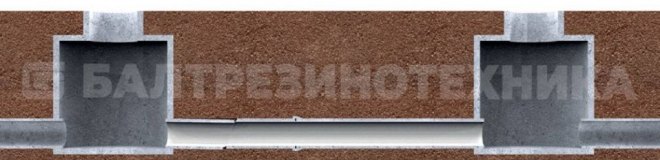

6. Труба расправляется и плотно прижимается к ремонтируемой трубе.

7. Формирование соединений.

8. Видеоинспекция и тестирование трубопровода.

Отправить запрос

Презентация системы NOVAPLAST

Для получения подробной консультации обращайтесь к нашим специалистам.
