Рукава высокого давления с металлическими оплетками DIN 20022

Назначение:

Применяются в гидравлических установках с температурой от минус 40ºС до плюс 100ºС. Маслобензостойкие. Озоностойкие.

Пример условного обозначения:

IST 10 DIN 20022

Рукав типа IST

внутренним диаметром 10,0 мм.

Внутренний диаметр, мм	Технические характеристики
	Наружный диаметр, мм		Рабочее давление, МПа		Длина, м	Температура эксплуатации, ºС

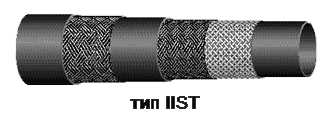

	Тип IST	Тип IIST	Тип IST	Тип IIST
6,0 6,4 7,9 8,0 9,5 10,0 12,0 12,7 15,9 16,0 20,0 25,0 32,0 38,0 50,0	15,9 13,4 15,0 17,5 17,4 19,8 23,0 20,6 23,7 26,2 30,2 38,1 46,0 52,4 63,5	17,5 15 16,6 19,1 19,0 21,4 24,6 22,2 25,4 27,8 32,8 39,7 50,8 57,2 66,9	22,5 22,5 21,5 21,5 18,0 18,0 16,0 16,0 13,0 13,0 10,5 8,8 6,3 5,0 4,0	40,0 40,0 35,0 35,0 33,0 33,0 27,5 27,0 25,0 25,0 21,5 16,5 12,5 9,0 8,0	до 150; до 20	Для умеренного климата: от –50 до +70; для холодного климата: от –60 до +70

Примечание:

По сравнению с рукавами гр. А, Б, В ГОСТ 6286-73 имеют следующие преимущества:

1. Рукава работоспособны в более агрессивных рабочих средах – гидравлические жидкости, минеральные масла, растворимые масла, эмульсионные масла, масляные и водные эмульсии, водный раствор гликоля.

2. Используется проволока с разрывным усилием не менее 20,0 кг.

3. Рукава имеют 4-х кратный запас прочности.

4. Применение более маслобензостойкой резиновой смеси, обеспечивающей стойкость к набуханию в рабочей жидкости.

5. Рукава устойчивы к повышенному динамическому нагружению.
